想了解钣金机柜？钣金厂为你解读尺寸设计

2025-08-05

钣金机柜作为工业设备中常见的防护与支撑结构，其尺寸设计的合理性直接影响使用体验和功能实现。许多用户在选型或定制时，往往对尺寸设计存在疑问。本文从武汉钣金厂的视角，结合实际经验，解析钣金机柜尺寸设计的关键因素。功能性需求是设计基础钣金机柜的尺寸需优先满足内部设备的安装需求。例如，服务器机柜需考虑设备深度、高度以及散热空间，而配电柜则需预留接线与操作间隙。设计前需明确设备的数量、布局方式，并预留至少10%-15%的冗余空间，以便后期维护或扩展。此外，门板开合角度、铰链位置等细节也需纳入考量，避免因空间不足导致操作不便。材料与工艺对尺寸的影响钣金机柜通常采用冷轧钢板或不锈钢，不同材料的折弯系数会影响实际成型尺寸。例如，2mm厚钢板的折弯半径需预留约1.5倍板厚，设计时需扣除这部分损耗。此外，焊接或铆接工艺可能增加接缝处的尺寸误差，因此图纸中需标注关键尺寸的公差范围，确保批量生产的一致性。环境适配与安装限制...

哪些因素会影响武汉设备钣金的防腐蚀性能？

2025-07-31

武汉设备钣金的防腐蚀性能直接关系到其使用寿命和运行稳定性。在潮湿、多尘或存在化学物质的环境中，钣金件若腐蚀速度过快，可能导致设备结构松动、功能失效，甚至引发安全问题。这种性能并非单一因素决定，而是由材料特性、表面处理、使用环境等多方面共同作用的结果。材料本身的抗腐蚀能力是基础。不同金属材质的钣金件，面对腐蚀的 “抵抗力” 差异明显。不锈钢凭借铬元素形成的氧化膜，能在空气中形成保护层，延缓锈蚀;而普通冷轧钢板若暴露在潮湿环境中，短期内就可能出现锈迹。铝板虽然易氧化，但表面生成的氧化铝薄膜质地致密，反而能阻止内部继续被腐蚀，适合在干燥或轻度污染的环境中使用。此外，金属中杂质的含量也会产生影响，比如钢板中硫、磷等元素超标，会降低其抗腐蚀性能，加速局部锈蚀。表面处理工艺是防腐蚀的重要屏障。未经处理的钣金件表面直接与外界接触，容易受到侵蚀，而经过恰当处理后，抗腐蚀能力会显著提升。喷涂工艺通过在表面形...

机床外壳安全标识规范：5个需要标注的警示符号位置

2025-07-25

武汉机床外壳安全标识是保障操作人员安全的核心措施，其设置位置直接影响事故预防效果。遵循规范的警示符号标注要求，既能满足职业健康安全管理体系要求，也能降低设备使用阶段的人身伤害风险。本文为您解析五个关键位置的标识设置规范。操作面板周边区域在控制按钮集中区域，需设置"禁止触摸旋转部件"警示符号。符号底边距操作台面高度应控制在1200-1400mm区间，确保站立操作人员自然视线可及。2025年修订的GB 20653-2020标准要求，该符号与最近功能按钮的水平间距不得小于50mm，避免信息干扰。紧急停止装置附近紧急停止按钮周围300mm范围内需要设置"急停"标识。符号采用红色等边三角形，边长不小于80mm，背景色需与设备外壳形成70%以上的明度对比。规范设置可使紧急情况响应时间缩短1.2秒，显著降低事故扩大风险。旋转部件防护罩所有传动轴、齿轮等旋转部件的防护罩表面，需粘贴"当心机械伤人"警示符号。符号中点距防护罩边...

武汉机床钣金装配精度控制：三维坐标系与装配基准的统一性原则

2025-07-22

在机械制造领域，武汉机床钣金的装配精度直接影响设备整体性能与使用寿命。作为连接结构设计与功能实现的关键环节，装配精度控制需通过三维坐标系与装配基准的统一性管理，才能实现多部件间的高精度配合。三维坐标系的建立与对齐机床钣金装配首先需建立全局坐标系，通常采用激光跟踪仪进行空间定位。例如，主床身安装面需设定为Z轴基准，立柱导轨面为X轴方向，通过三点定位法实现坐标系与设备基座的准确对齐。装配基准的选取原则1.功能面优先：以导轨安装面、轴承座接触面等关键功能面为基准2.加工余量控制：预留装配调整量时，需遵循“大件少预留、小件多预留”原则3.基准统一性：确保设计基准、工艺基准与检测基准的一致性公差传递的累积控制通过尺寸链分析可预测公差累积路径。例如，主箱体与侧板装配时，需将平面度公差0.1mm、平行度公差0.05mm进行链式计算，控制总装配间隙在0.2mm以内。数字化检测技术的赋能1.激光扫描验证：通过三维蓝光扫描获取点云数...

钣金机架在医疗工控设备中的EMC防护设计怎么做？

2025-07-19

在医疗工控设备领域，武汉钣金机架的EMC防护设计直接关系到设备运行的稳定性与数据安全性。作为医疗设备的结构支撑与电磁屏蔽主体，钣金机架需通过系统化设计满足IEC 60601-1-2等严苛标准，本文从技术实现角度解析关键设计要点。屏蔽效能提升是核心目标。钣金机架采用连续焊接工艺替代传统铆接，使缝隙宽度控制在0.2mm以内，配合导电密封条，可将10MHz-1GHz频段的屏蔽效能提升至60dB以上。对于CT、MRI等高频设备，需在接缝处增加铍铜指形弹簧，使屏蔽完整性再提升15dB。接地系统设计需遵循等电位原则。钣金机架作为主接地体，接地电阻应≤0.1Ω，通过铜编织带与设备地、保护地形成三点式接地。特别要注意，医疗设备的钣金机架须设置专用接地端子，避免与信号地、电源地混接，防止地环路干扰。材料选择兼顾屏蔽与防腐需求。医疗环境要求钣金机架表面处理达到AAMA 2605标准，通常采用镀锌钢板基材+环氧粉末涂层方案。对于需要频繁消毒的区域，可选用316L不锈钢钣...

武汉钣金加工服务如何满足医疗工控设备的严格要求？

2025-07-09

医疗工控设备对武汉钣金加工的精度、卫生性及可靠性要求严苛，需通过材料选型、工艺控制与质量检测的多维度管控实现合规生产。科学选择加工参数并严格执行行业标准，是确保医疗设备外壳安全性的核心。一、材料选择的合规性控制1.医用级不锈钢应用优先选用304/316L不锈钢，需提供材质证明书与耐腐蚀性检测报告（盐雾试验≥1000小时）。板材厚度公差需控制在±0.1mm以内，确保结构强度符合GB/T 708-2019标准。2.生物兼容性验证接触类部件需通过ISO 10993-1生物相容性测试，重金属溶出量（铅、镉）需≤0.1μg/cm²。表面处理禁止使用含六价铬的钝化液。二、严密加工工艺参数1.激光切割精度控制采用光纤激光切割机，功率选择需匹配板厚（1mm不锈钢建议1500W）。切割速度控制在1.5m/min，穿孔时间≤0.3秒，确保切面垂直度偏差≤1°。2.折弯回弹补偿使用CNC折弯机，模具角度需预补偿3-5°。90°折弯时，保压时间延长至8秒，确保折弯半径R≥2倍板厚。三、表面处理专项要求1.电...

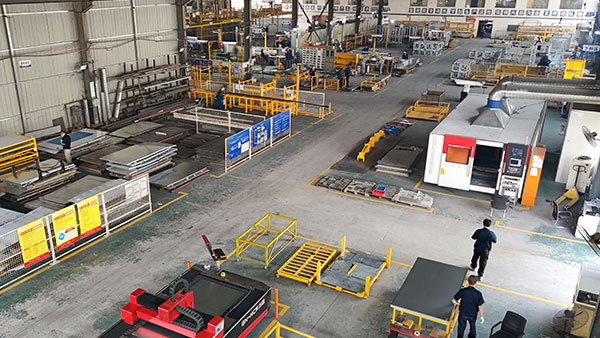

激光车间
